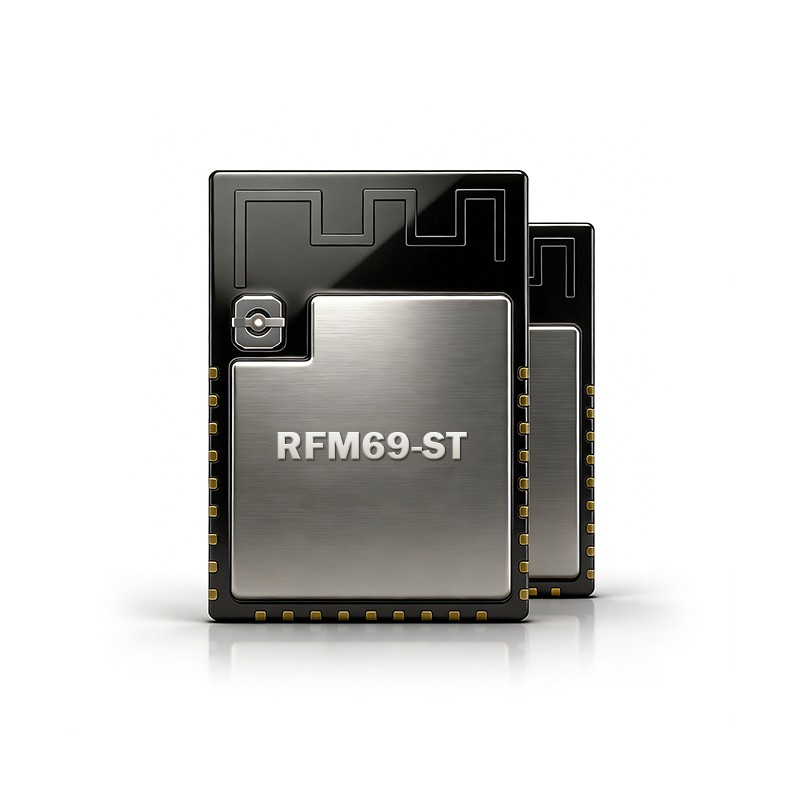

Tekniske spesifikasjoner
|
Spesifikasjon |
Verdi |
|
Type |
RF sender/mottaker modul |
|
Funksjon |
TRx (sende og motta) |
|
Modulering |
2(G)FSK / MSK / OOK |
|
Datahastighet |
Opptil 300 Kbps |
|
Hyppighet |
433 / 868 / 915 MHz |
|
Mottakers følsomhet |
–120 dBm |
|
Sende kraft |
+13 dBm |
|
Dimensjoner |
16 × 16 × 1,9 mm |
|
Grensesnitt |
SPI |
|
Overholdelse |
RoHS / REACH |
Søknadsfelt
- Automatisk måleravlesning (AMR): Utility-måling og ekstern datainnsamling.
- Trådløse sensornettverk: Miljømåling, aktivaovervåking.
- Bolig- og byggautomatisering: Adgangskontroll, VVS, belysning.
- Sikkerhet og alarmer: Innbruddsalarm, perimetersensorer.
- Industriell overvåking og kontroll: Maskintelemetri, fjernkontrollkoblinger.
- Trådløs M-BUS: Kommunikasjonsstabler for under-1 GHz måler.
Hvorfor det passer
- Høy følsomhet: Stabilt mottak for koblinger med lav SNR.
- Fleksibel modulering: Interoperabilitet på tvers av eldre og moderne systemer.
- Kompakt SMT: Minimalt PCB-fotavtrykk for tette kabinetter.
PCB/PCBA-integrasjonsveiledning
1. SMT-beredskap: SPI-grensesnitt og SMT-pakke støtter automatiserte plukk-og-plasser og standard reflow-profiler.
2. Antenne og RF-bane:
- Plassering: Reserver en ren RF-sone; hold antennen/matingen unna høystøyende digital- og svitsjeforsyninger.
- Impedanskontroll: Oppretthold matchet impedans fra antenne til RF-pinner; minimer stubber og skarpe bøyer.
- Bakkestrategi: Bruk et sammensydd bakkeplan; hold utenfor bakken under antenneområdet.
3. Kraftintegritet:
- Frakobling: Plasser lav-ESR bypass kondensatorer nær VCC/GND pinner.
- Skinnestabilitet: Sørg for forsyningsregulering som er egnet for TX-utbrudd ved +13 dBm.
4. Testbarhet og DFM:
- Tilgangspunkter: Gi puter for SPI, TRx-data og strømskinner for å strømlinjeforme IKT/AOI.
- Silke og referanser: Tydelige referansemerker forbedrer plasseringsnøyaktigheten.
5. Forenkling av stykkliste:
- Eksterne deler: Kun essensielle passiver for matching/frakobling; reduserer monteringskompleksiteten og kostnadene.
